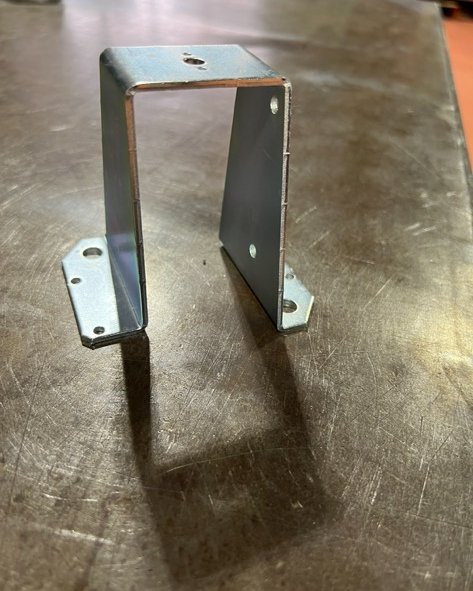

このようなハット型の曲げ加工をします。
材質は鉄素材2.3ミリです。
深さがあるので、通常の金型では干渉してしまいます。

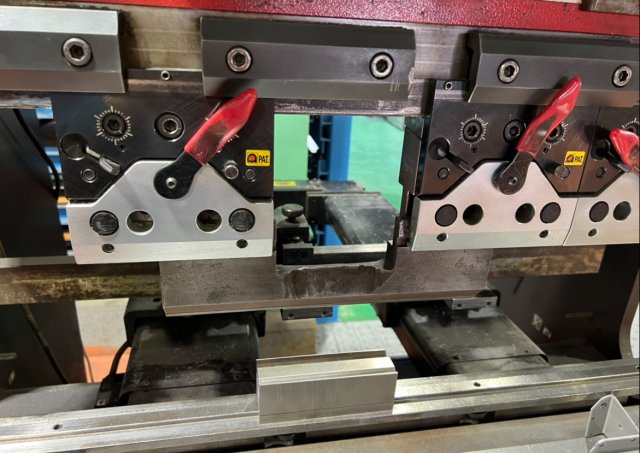

なので金型の一部を切り取ってある特型を使います。更に中間板も間をあけます。

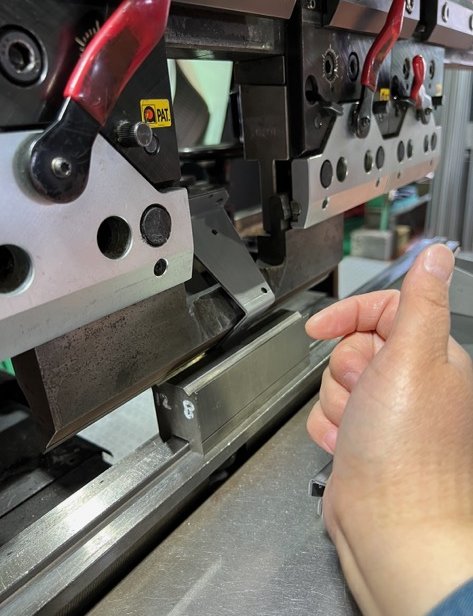

最後の1工程です。つきあてにしっかりと当てて、

曲げます。

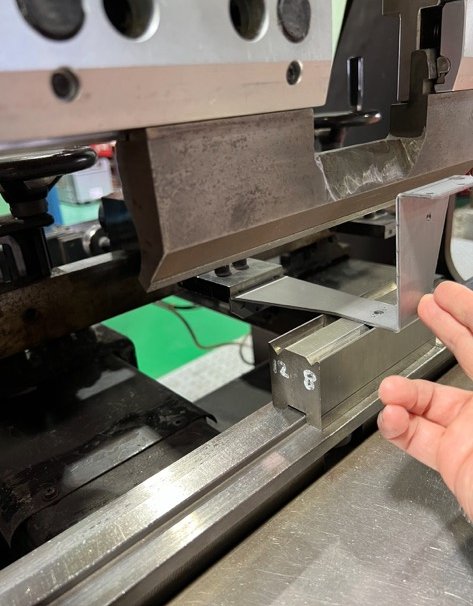

金型を切り取ってあるので干渉しません。

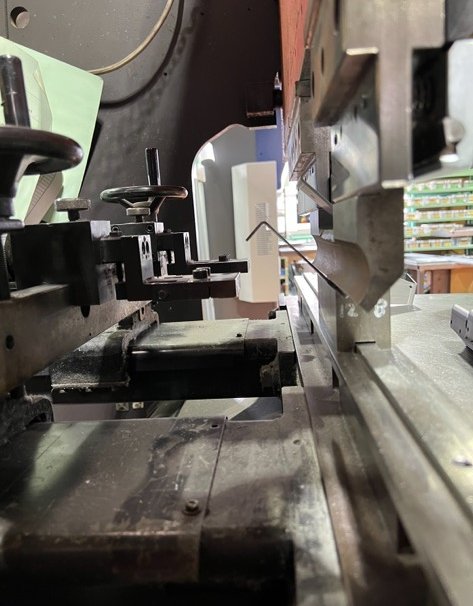

ブレーキの裏から見るとこんな感じです。
色々な金型をそろえておくと加工しやすいですね。
この後はメッキ加工をお願いします。
