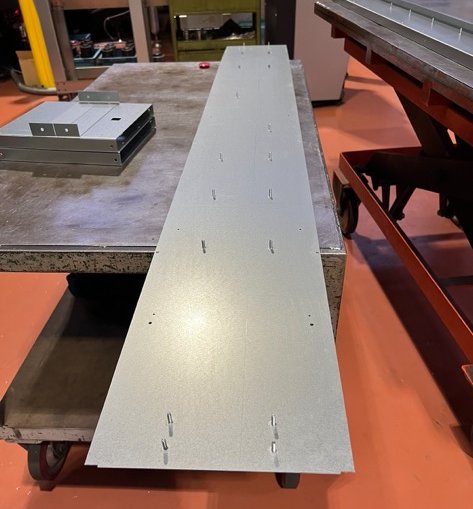

亜鉛メッキ鋼板の板にセルフクリンチングファスナーがかしめてあります。次にサイドを曲げて立ち上げていきます。

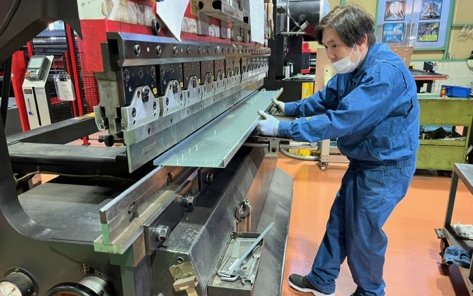

ブレーキで曲げ加工です。

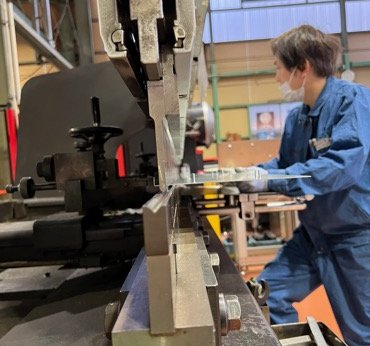

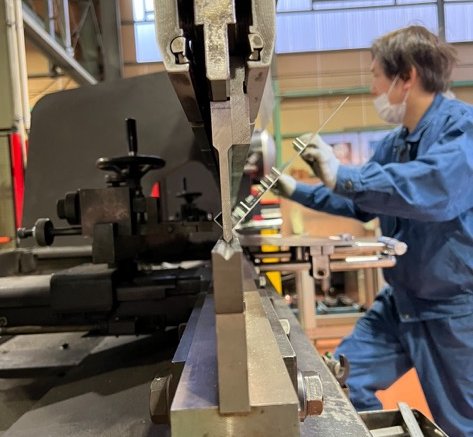

ブレーキを横から見ると上型と下型の様子がよくわかります。１工程目を曲げて２工程目にいくところです。

２工程目曲がりました。かしめてあるセルフクリンチングスタッドや、１工程目で曲げた部分に干渉しないように金型を選んであります。

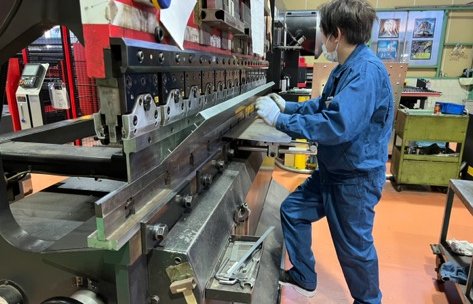

反対側も立ち上げるように加工します。

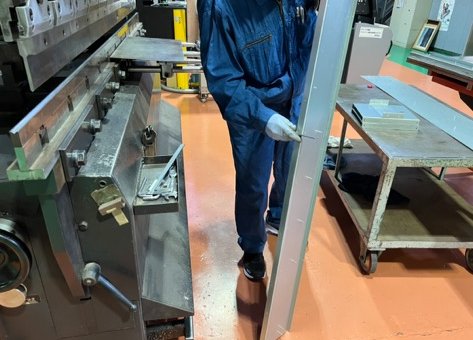

角度を測ります。長いものは端から端まで角度が出ているかチェックしていきます。

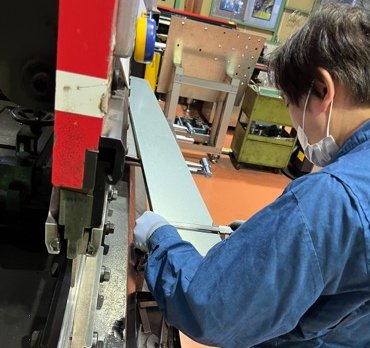

寸法がでているか確認します。

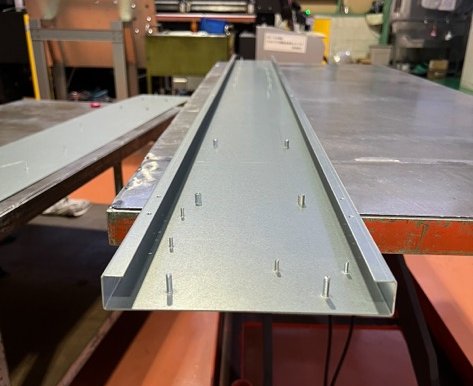

完成です。試し曲げなしで一発で仕留める技術は流石です。

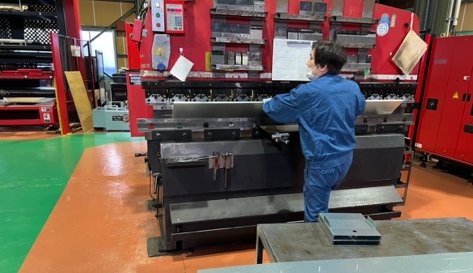

これは長いものなので８０トンのブレーキを使いますが小さいものは35トンなどサイズに合わせてブレーキを使いまわします。

これは35トンのブレーキで少し深めの箱を作っています。

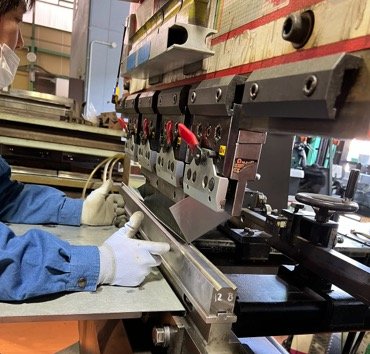

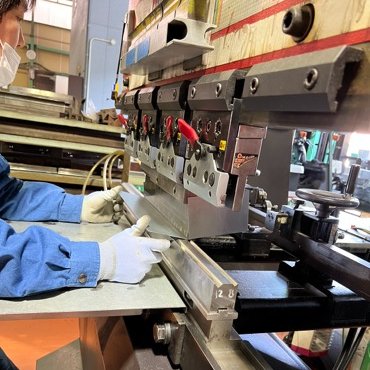

先に立ち上げてある両サイドに上型やブレーキの中間版が干渉しないように上型の幅や、中間版の位置を考えてセットしてあります。

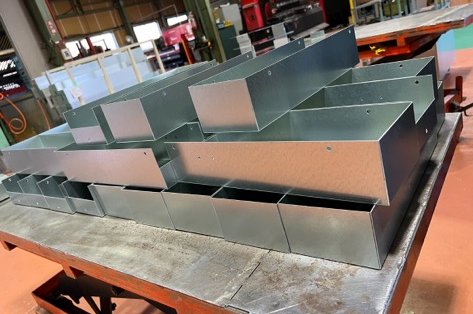

きれいに曲げられています。

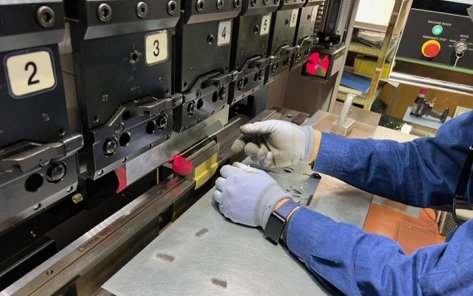

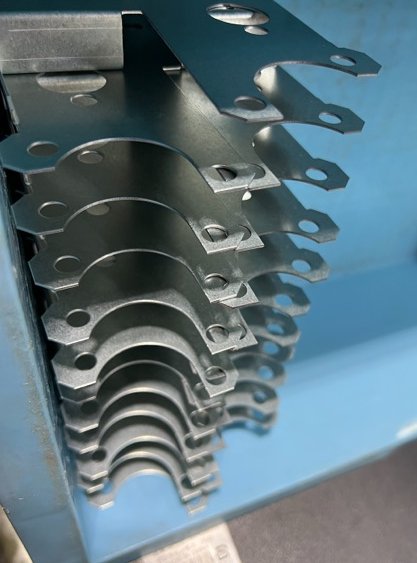

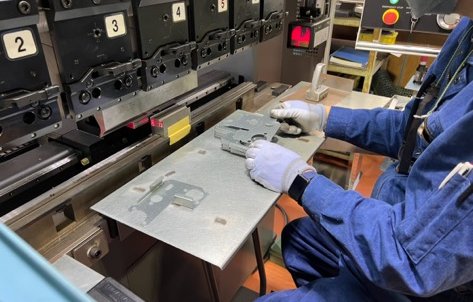

こちらは深くはないですが、形が複雑なもの。

曲げの方向を間違えないように気をつけてます。

安全装置を使いけがのないよう気を付けていきます。
